开关柜中置柜环网柜高压核相仪

更新时间:2023-11-02

简要描述:

开关柜中置柜环网柜高压核相仪是为了满足现场不规格带电显示装置之间核相的需求而开发的智能型核相装置,能提供LED指示以及声音提示。紧急时也可用作带电显示装置使用。

发邮件给我们:1400654485@qq.com

    开关柜中置柜环网柜高压核相仪应用于带核相孔的户内高压带电显示装置之间的核相操作。它是为了满足现场不规格带电显示装置之间核相的需求而开发的智能型核相装置,能提供LED指示以及声音提示。紧急时也可用作带电显示装置使用。

2、执行标准

执行DL/T971-2005电力行业标准。

3、适用范围

适用于交流50Hz、额定电压6kV~35kV的户内高压电气设备网络中带核相孔的高压带电显示装置的场合。

核相孔的对地交流电流范围10uA~200uA,频率50Hz,核相孔径4mm.

4、主要技术特性及参数

  •    度:-40度- 85度
  • 工作环境温度:-20度 - 85度
  •    度:日平均不大于95%
  •    率:150mW
  •   寿 命:不小于1万次
  •    式:单相模拟信号核相,支持非平衡核相(即两个通道对地电流不同,条件一端为10uA,一端为200uA)
  •    入:核相孔对地电流范围10uA~200uA,输入阻抗不小于100k欧
  •    率:50Hz 正负2%
  •    寸:135mmx70mmx25mm
  • 相位识别判断标准:DL/T971-2005,默认判断阈值为相位差小于20度相位正确,大于20度相位错误
  • 相位识别精度:正负2度
  •    压:1节#5号3.6V锂亚电池

5、开关柜中置柜环网柜高压核相仪功能和特点:

  • 体积小,重量轻,便于携带。
  • 采用了先进的信号处理技术和强大原数据处理能力,能够快速而准确的提供核相结果,结果不受系统谐波的影响。
  • 采用了先进的算法处理,核相结果不受核相孔电压的影响,即可用于核相孔电压不同的两款显示装置之间的核相操作。
  • 提供通道带电状态指示灯,指示两组相线路的带电状况。紧急时可用于带电指示。

6、核相操作

  • 分别将两条核相电缆接入需要核相的两个高压带电显示器对应相的【核相孔】,确认对应无误接线正确。
  • 将核相仪的【接地夹】或【触点】接到柜体金属外壳或显示器的【接地孔】
  • 按下【启动】按键,打开核相仪,开始核相操作。
  • 如果相位符合,绿色【符合】指示灯点亮,本次核相操作结束;如果任一核相通道不带电,则【错误】指示灯点亮且伴随蜂鸣器“嘀嘀”声,表示核相条件不符合。
  • 移除与高压带电显示器核相孔连接的核相电缆及【接地夹】或【触点】,结束核相工作。

核相仪别称

核相器、核相仪、核相装置、无线核相器、高压核相器、高压核相仪、语音核相器、语音核相仪、无线核相器、无线核相仪、数字核相器、数字核相仪、定相器、高压定相器。

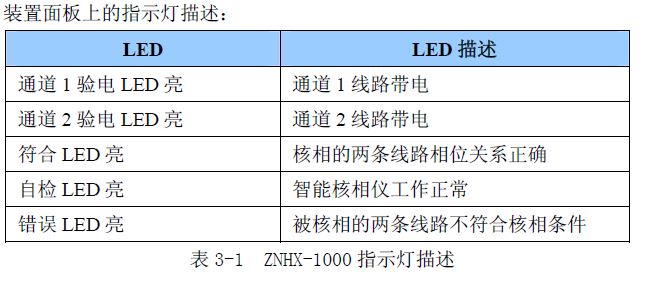

  • 7、显示说明



8、产品日常维护

9、产品故障处理
